4 Yollu Ters Valf
Merkezi, üniter ve oda klimaları dahil olmak üzere ısı pompası sistemleri için, soğutucu akışkanın akış kanalını değiştirerek soğutma modu ve ısıtma modu arasında geçiş yapmak için SHF serisinden dört yollu ters çevirme valfleri kullanılır.
Açıklama

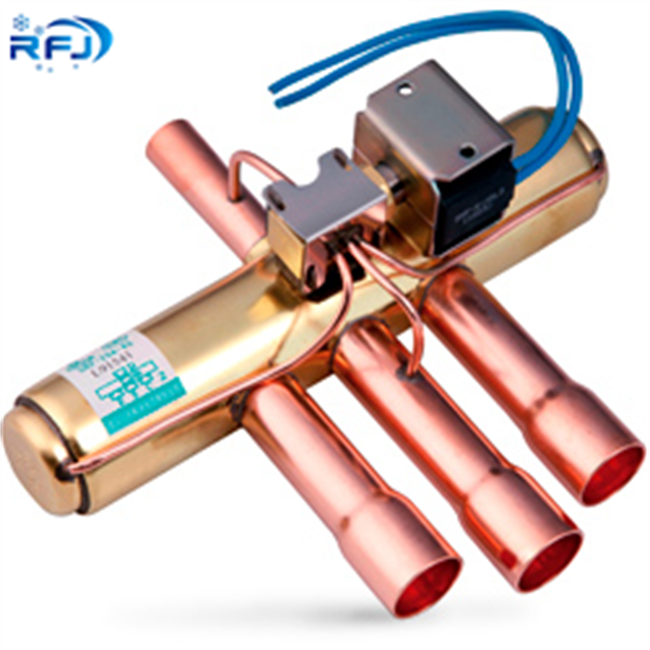

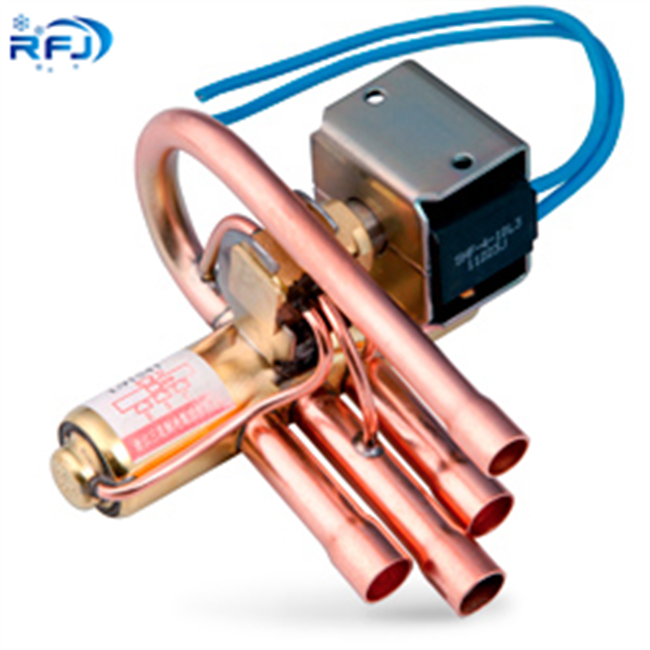

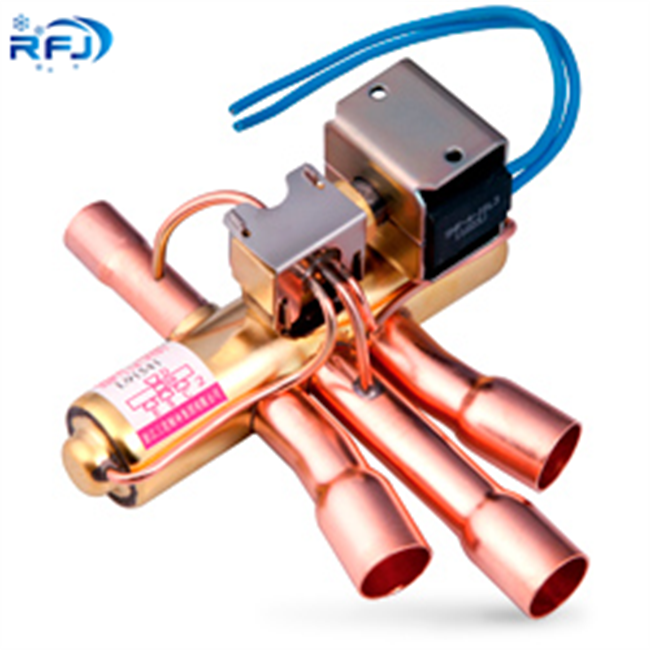

Dört Yollu ters çevirme valfi SHF Serisi
Merkezi, üniter ve oda klimaları dahil olmak üzere ısı pompası sistemleri için, soğutucu akışkanın akış kanalını değiştirerek soğutma modu ve ısıtma modu arasında geçiş yapmak için SHF serisinden dört yollu ters çevirme valfleri kullanılır.
Ürün Açıklaması
Özellikler
• Geniş Uygulama Aralığı
• 3,6 ila 420KW (R410A, Koşul 2) arası Soğutma Kapasiteleri için uygundur

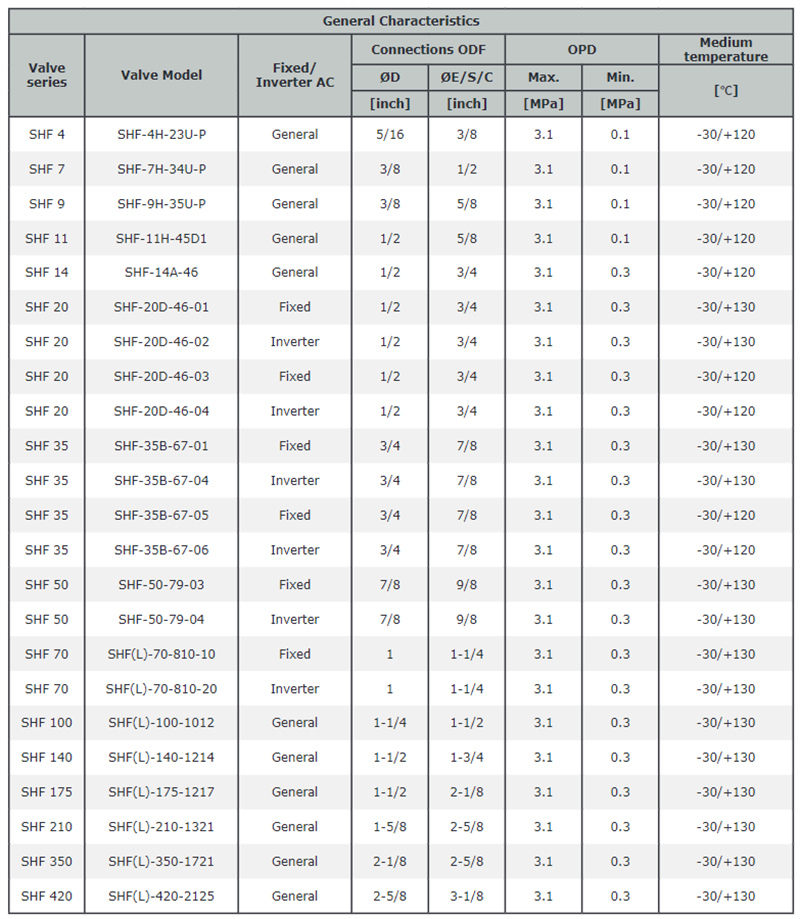

Genel Özellikler
• Tüm yaygın HCFC'ler için geçerlidir. HFC. HFO ve HC, soğutucu akışkanlar 5uch a5: R22 R134a, R404A R407C. R410AR507A. R1234yf,R1234ze(E).R32.R290
• Ortam sıcaklığı min.maks.: -30C artı 55 derece
• Bağıl nem: 0 ila yüzde 95 BN
• Maks. çalışma basıncı: 4,2 MPa (42 bar)
• Kurulum konumu:- Bobin yukarı veya gövde ekseni yatay hizada olacak şekilde- Montaj talimatına göre akış yönü
• Sertifikalar: Ul /CUL ve LVD veya PED'e göre beyan
Nominal Çalışma Koşulları
| Nominal Çalışma Koşulları | Koşul 1 | Koşul 2 |
| Yoğuşma Sıcaklığı tc | 38 derece | 54,4 derece |
| Buharlaşma Sıcaklığı | 5 derece | 7,2 derece |
| Kızdırma Δtsh | 5K | 5K |
| Alt soğutma Δtsc | 0K | 5K |
Kapasite Seçim Tabloları için Notlar :
1) Basınç düşüşü ØC'den ØS'ye veya ØE'den ØS'ye akış için geçerlidir
2) R407C verileri, çiğ noktası durumuna göre

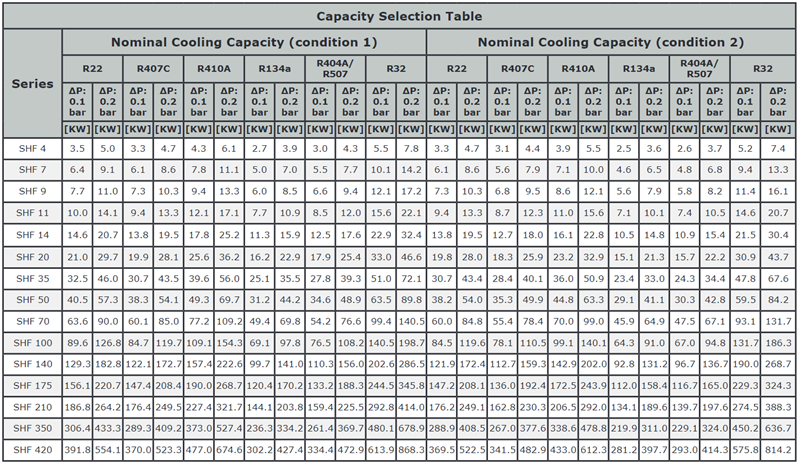

Kapasite Seçim Tablosu

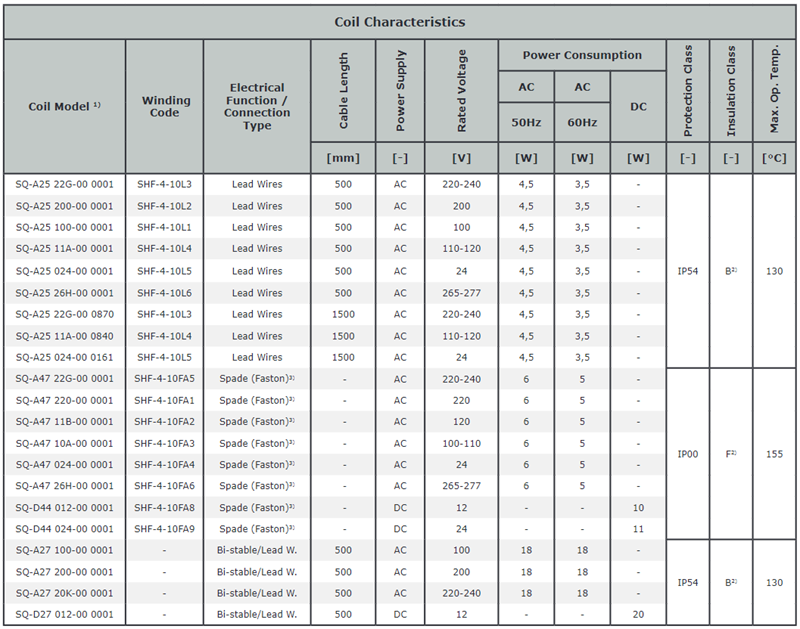

Bobin Özellikleri
Not:
1) Her bobin, yukarıda belirtilen tüm vana modellerine uygulanabilir, ancak SQ-A27/D27 bobinleri yalnızca boyut 3'ten boyut 100'e kadar olan SHF valfleriyle kullanılabilir.
2) Artı 50 dereceye kadar maksimum ortam sıcaklığı
3) Aksesuar olarak sunulan Faston konektörlü bobin için Kablo Demeti
Aksesuar:
| Kablo Demeti | |
| modeli | Kablo Uzunluğu [mm] |
| kare -000000-090028 | 1200 |
|
kare -000000-0900292000 |
2000 |
Dört Yollu Ters Valf Nedir?
Dört Yollu Ters Valf, ısı pompaları, klimalar, kondansatörler ve buzdolapları gibi alanlarda yaygın olarak kullanılan önemli bir bileşendir. Ana işlevi, soğutma sisteminin soğutma/ısıtma modunu kontrol etmek, soğutucu akış yönünü tersine çevirmek ve sistemin ileri ve geri çalışmasını gerçekleştirmektir. Isı pompası sisteminde, dört yollu ters çevirme valfi, ısı iletimini ve dağıtımını gerçekleştirmek için ısı pompası sistemini ısıtma modundan soğutma moduna da geçirebilir.
Dört yollu ters valf genellikle valf gövdesi, valf ve sürücüden oluşur. Yapısı sıradan tek yönlü vanalardan farklıdır ve soğutma sistemindeki sırasıyla kompresör, kondenser, evaporatör ve genleşme vanasına bağlı dört farklı arayüze sahiptir. Vananın konumunu değiştirerek, dört yollu ters çevirme vanası soğutucu akışını tersine çevirebilir, böylece soğutma sistemi soğutma modu ve ısıtma modu arasında değiştirilebilir. Sürücü, sistemin kontrolünü ve düzenlemesini gerçekleştirmek için valfin konumunu elektrikli, manuel veya pnömatik yollarla kontrol edebilir.
Dört yollu ters çevirme vanasının ana avantajı, soğutma sistemini daha esnek hale getirebilmesi, hızlı anahtarlama ve ters akış sağlamasıdır. Örneğin, bir klima sisteminde, dört yollu bir ters çevirme valfi, farklı soğutma etkileri elde etmek için soğuk hava akışını içeride veya dışarıda yapabilir. Ayrıca, soğutma sistemindeki bileşen sayısını ve boru uzunluğunu azaltabilir, böylece sistem yapısını basitleştirebilir, bakım maliyetlerini ve enerji tüketimini azaltabilir.
Kısacası, dört yollu ters çevirme valfi, modern soğutma sistemlerinde vazgeçilmez bir anahtar bileşendir. Soğutucu akışkan akışının yönünü kontrol ederek soğutma/ısıtma modu geçişini gerçekleştirerek soğutma sistemini daha esnek ve verimli hale getirir. Soğutma teknolojisi gelişmeye devam ettikçe, dört yollu ters valfler, soğutma sistemlerinin performansını ve güvenilirliğini desteklemede önemli bir rol oynamaya devam edecektir.
